SimulIDE仿真・Arduino Uno・Servo

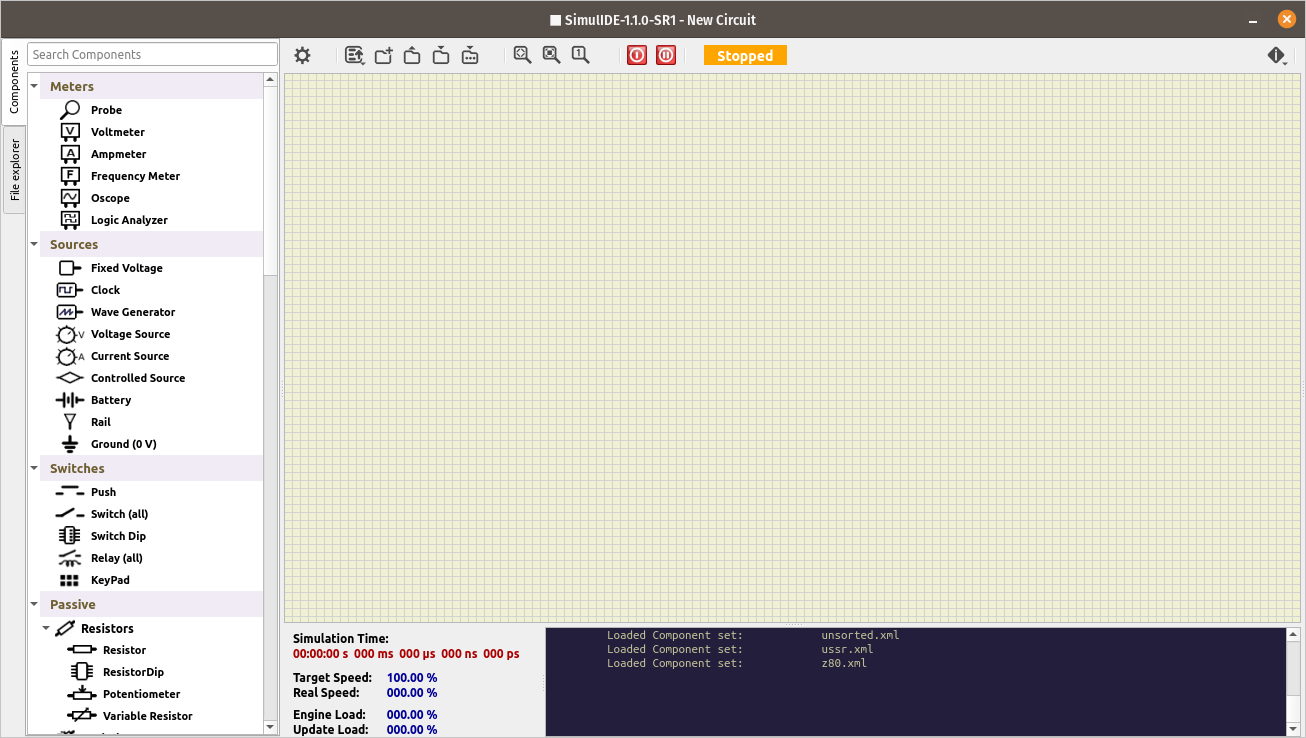

Simulide 是一款功能强大、开源（免费）的电子电路仿真软件。你可以把它想象成一个虚拟的电子实验台，让你在电脑上就能设计、测试和调试各种电子电路，而无需实际购买元器件或搭建物理电路。项目的官方网站：https://simulide.com

以下是 Simulide 的一些主要特点和它能做的事情：

1. 虚拟电路设计与搭建：

   • 提供丰富的电子元器件库，包括电阻、电容、电感、LED、开关、按键、二极管、三极管、运算放大器、各种逻辑门（AND, OR, NOT等）、定时器（如555芯片）等。
   • 你可以通过拖放方式将元器件放置到工作区，并连接起来构建你的电路。

2. 微控制器仿真（一大亮点）：

   • Simulide 对微控制器（MCU）的仿真支持非常出色，特别是对 Arduino (AVR)、PIC 等微控制器。
   • 你可以将编写好的微控制器程序（通常是 HEX 文件）加载到虚拟的微控制器中，然后观察它如何与外部电路互动，比如控制LED亮灭、读取传感器数据等。
   • 这对于学习单片机、测试代码逻辑非常有帮助，无需烧录到实际硬件。

3. 实时仿真与可视化：

   • 电路搭建完成后，你可以点击“运行”按钮，电路就会实时运行起来。
   • 你可以看到LED亮灭、电机转动（如果支持）等直观的效果。
   • 支持模拟和数字信号的仿真。

4. 虚拟测量工具：

   • 内置多种虚拟测量仪器，就像你在真实实验室里会用到的那样：
     • 虚拟示波器 (Oscilloscope)： 用来观察电路中各点的电压波形，分析信号的时序。
     • 虚拟逻辑分析仪 (Logic Analyzer)： 用于观察多路数字信号的状态变化，特别适合调试数字电路和单片机通信。
     • 虚拟万用表 (Multimeter)： 测量电压、电流、电阻等。

5. 应用场景：

   • 电子爱好者和学生： 学习基础电子知识，安全地进行电路实验，尝试各种电路设计。
   • 单片机开发者： 在硬件搭建之前，预先测试单片机程序逻辑与外围电路的交互。
   • 教育： 教师可以用它来演示电路原理和实验过程。
   • 原型设计与调试： 快速验证电路想法，发现并解决设计中的问题，节省时间和成本。

仿真示例

使用SimulIDE对Arduino Uno进行仿真，通过将编译好的Arduino固件(<xxx path>/Sweep.ino.hex)上传到SimulIDE中来控制仿真伺服电机。
